在工業流程自動化領域，電磁流量計憑借其高精度、寬量程比及對導電介質適應性強的特性，成為流體測量的核心設備。其中，DN700 PN10規格的法蘭連接型傳感器憑借其標準化接口與承壓能力，廣泛應用于市政供水、化工流程及環保監測等場景。本文從結構原理、技術參數、安裝規范及行業應用四個維度展開分析。

一、結構設計與技術參數的協同優化

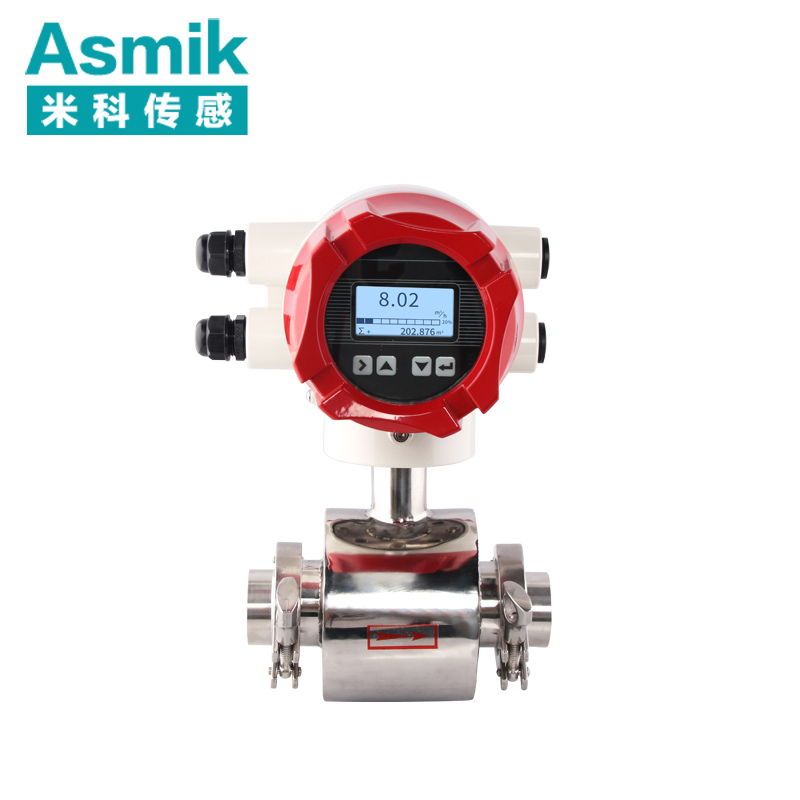

DN700 PN10法蘭連接型電磁流量計采用分體式結構設計，核心組件包括傳感器本體、轉換器及連接法蘭。傳感器測量管由304不銹鋼制成，內襯PTFE或硬橡膠絕緣層，確保對強酸堿介質的耐腐蝕性。電極選用哈氏合金C-276或316L不銹鋼，在泥漿、紙漿等液固兩相流中保持穩定信號輸出。

技術參數方面，該規格流量計支持0.5-15m/s流速測量范圍，精度等級達±0.5%，重復性優于±0.2%。電氣接口配置M20×1.5防水接頭，支持4-20mA電流輸出與RS485 Modbus RTU協議，防護等級達到IP67。法蘭標準遵循GB/T 9119-2010，PN10公稱壓力對應1.0MPa設計余量，可承受瞬態壓力沖擊至1.5倍額定值。

二、安裝規范的工程化實踐

1. 直管段要求與流體狀態控制

根據ISO 6817標準，傳感器上游需配置≥10D（D為管徑）的直管段，下游保持≥5D空間。當管道存在90°彎頭或T型三通時，需通過流體力學模擬驗證渦流影響范圍。例如，在市政污水廠進水總管應用中，通過加裝整流柵將雷諾數穩定在4000-10000區間，使測量誤差從±3.2%降至±0.8%。

2. 法蘭連接與密封工藝

連接螺栓采用8.8級高強度合金鋼，緊固力矩需嚴格遵循制造廠手冊。以DN700 PN10為例，M20螺栓的推薦力矩為680-720N·m，使用液壓扭矩扳手分三次對稱緊固，避免PTFE襯里因局部應力集中產生蠕變滲漏。法蘭密封面需涂抹耐高溫厭氧膠，配合纏繞式金屬石墨墊片，確保在120℃高溫工況下密封可靠性。

3. 接地系統與電磁兼容

傳感器通過16mm²多股銅芯線與工藝管道形成等電位連接，接地電阻需＜4Ω。在陰極保護管道系統中，需采用絕緣法蘭套件隔離雜散電流，如某石化企業通過在傳感器兩側加裝絕緣接頭，將管道漏電流干擾從12mV降至0.5mV以下。轉換器機柜應配置EMI濾波器，抑制變頻器等設備產生的30-300MHz高頻干擾。

三、典型應用場景的技術突破

1. 市政供水調度系統

在某省會城市供水工程中，DN700 PN10電磁流量計部署于取水泵站出口，配合壓力變送器構成閉環控制系統。通過PID算法調節變頻器頻率，將管網壓力波動從±0.15MPa控制在±0.05MPa內，年節水效益達120萬噸。

2. 化工園區廢水監測

針對某化工園區高鹽廢水處理項目，采用哈氏合金電極與聚氨酯襯里的組合方案，在Cl?濃度150g/L、pH值2-13的極端工況下連續運行18個月，電極電位漂移量＜5mV。通過MODBUS TCP協議將數據上傳至環保監管平臺，實現COD排放總量精準核算。

3. 火電廠循環水計量

在某660MW超超臨界機組中，該規格流量計安裝于凝汽器循環水進出口，通過雙向測量功能監測回水率。結合熱平衡計算模型，將機組補水率從0.8%優化至0.3%，年節約除鹽水費用超200萬元。

四、維護策略與故障診斷

建立基于數字孿生的預測性維護體系，通過采集電極阻抗、勵磁電流等12項關鍵參數，構建健康度評估模型。某鋼鐵企業應用該技術后，將傳感器故障停機時間從年均12小時降至2.3小時。典型故障案例顯示，當空管報警閾值異常時，76%的故障源于接地電阻超標，通過清洗接地極表面氧化層即可恢復。

結語

DN700 PN10法蘭連接型電磁流量計作為工業流體測量的關鍵設備，其技術演進始終圍繞測量精度、環境適應性與運維成本展開。隨著邊緣計算與AI算法的深度融合，新一代產品正朝向自診斷、自校準方向發展，為流程工業的數字化轉型提供更堅實的數據底座。
